Щит «Постирочная»

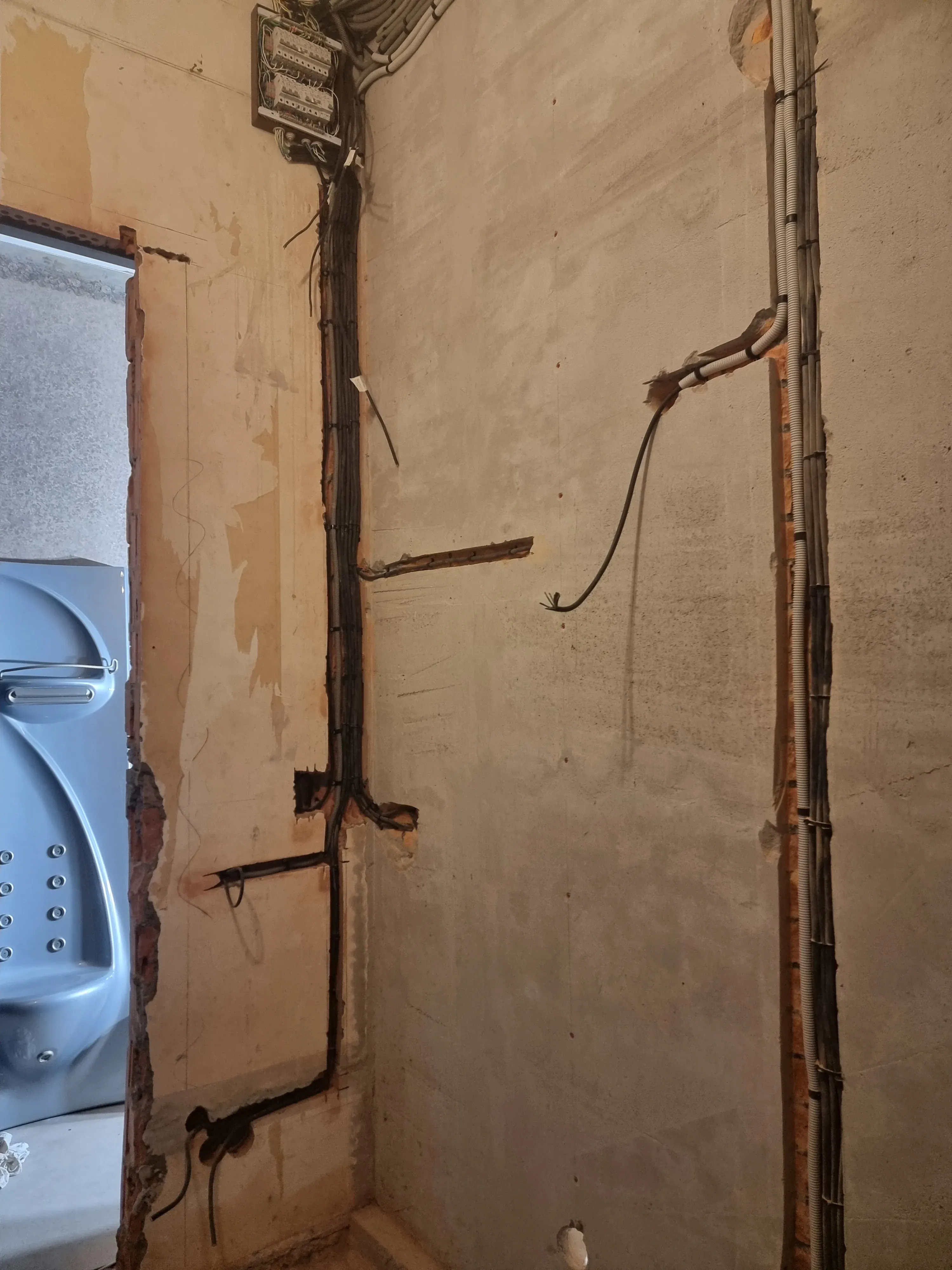

Первичные штробы Постирочной

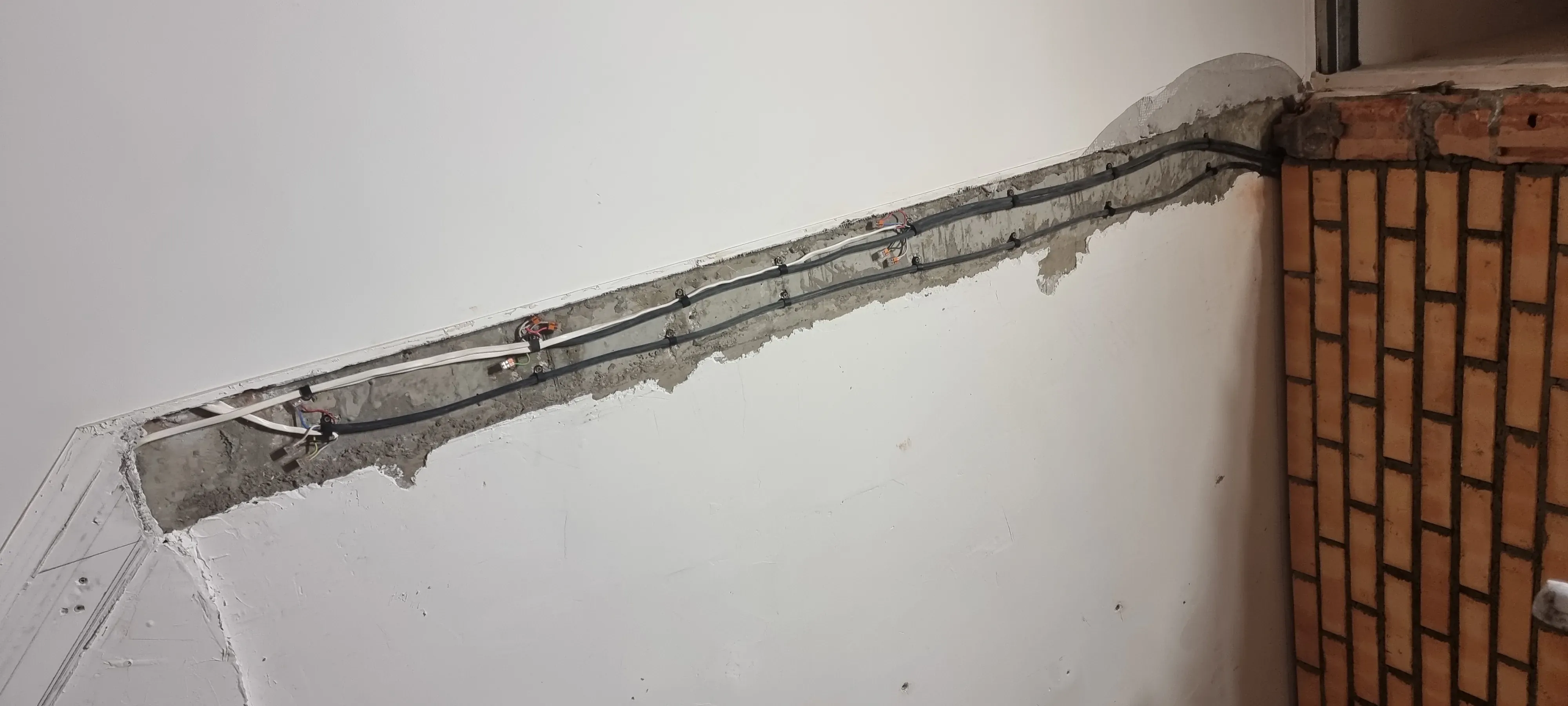

Линия через потолок кухни

• «PP90» - Линия через потолок кухни к старой розетке - бело-синий провод от клеммы соединяется со старым красным в стене
• «PP91» - Линия через потолок кухни к старой розетке - желто-зеленый провод от клеммы соединяется со старым черным в стене
• «PP92» - Линия через потолок кухни к старой розетке - белый провод от клеммы соединяется со старым белым в стене

• «PP93» - Линия через потолок кухни к углу кухни - бело-синий провод от дифавтомата С6 соединяется со старым красным в стене
• «PP71» - Линия через потолок кухни к углу кухни - желто-зеленый провод от шины «земля» соединяется со старым черным в стене
• «PP27» - Линия через потолок кухни к углу кухни - белый провод от дифавтомата С6 соединяется со старым белым в стене
• «PP80» - Дифавтомат С6 соединяется с «нулевой» шиной

• «PP811» - Линия через потолок в светильнику Стеши - бело-синий провод от клеммы соединяется со старым красным из потолка
• «PP812» - Линия через потолок в светильнику Стеши - желто-зеленый провод от клеммы соединяется со старым белым из потолка
• «PP813» - Линия через потолок в светильнику Стеши - белый провод от клеммы соединяется со старым черным из потолка

Трехфазный кабель 5x4мм² от Щита №2

• «PP51» - «ноль» в составе кабеля 5x4мм²
• «PP78» - Фаза 1 в составе кабеля 5x4мм² - черно-белый провод
• «PP70» - Фаза 2 в составе кабеля 5x4мм² - коричнево-белый провод
• «PP72» - Фаза 3 в составе кабеля 5x4мм² - белый провод
• «PP73» - «земля» в составе кабеля 5x4мм²

Освещение кухни от Щита №4

• «PP94» - Кухня - Люстра [Питание] - «ноль» от нулевой шины из Шкафа №4 - синий провод в составе 2x2.5мм² кабеля
• «PP95» - Кухня - Люстра [Питание] - фаза от реле Т2 «Прихожая - Теневой плинтус. Кухня - Люстра» из Шкафа №4 - белый провод в составе 2x2.5мм² кабеля

• «PP502» - Кухня - Трек [Питание]- «ноль» от нулевой шины из Шкафа №4 - синий провод в составе 2x2.5мм² кабеля для соединения с блоком питания
• «PP503» - Кухня - Трек [Питание] - фаза от реле Т2 «Кухня - Трек и Витрина» из Шкафа №4 - белый провод в составе 2x2.5мм² кабеля для соединения с блоком питания

• «PP507» - Кухня - Витрина [Питание]- «ноль» от нулевой шины из Шкафа №4 - синий провод в составе 2x2.5мм² кабеля для соединения с блоком питания
• «PP508» - Кухня - Витрина [Питание] - фаза от реле Т2 «Кухня - Трек и Витрина» из Шкафа №4 - белый провод в составе 2x2.5мм² кабеля для соединения с блоком питания

Розетки на фартуке

• «PP50» - «Розетка на фартуке. Ближе к варочной панели. Фаза 1» - «фаза» - белый провод в составе 3x2.5мм² кабеля - автомат Averes C16. Момент затяжки винтов, не более 3.0Нм
• «PP52» - «Розетка на фартуке. Ближе к варочной панели. Фаза 1» - «ноль» - сине-белый провод в составе 3x2.5мм² кабеля
• «PP53» - «Розетка на фартуке. Ближе к варочной панели. Фаза 1» - «земля» - желто-зеленый провод в составе 3x2.5мм² кабеля

• «PP63» - «Розетка на фартуке. Ближе к проходу. Фаза 2» - «фаза» - белый провод в составе 3x2.5мм² кабеля - автомат Averes C16. Момент затяжки винтов, не более 3.0Нм
• «PP64» - «Розетка на фартуке. Ближе к проходу. Фаза 2» - «ноль» - сине-белый провод в составе 3x2.5мм² кабеля
• «PP65» - «Розетка на фартуке. Ближе к проходу. Фаза 2» - «земля» - желто-зеленый провод в составе 3x2.5мм² кабеля

• «PP67» - «Розетка на фартуке. Средняя. Фаза 3» - «фаза» - белый провод в составе 3x2.5мм² кабеля - автомат Averes C16. Момент затяжки винтов, не более 3.0Нм
• «PP68» - «Розетка на фартуке. Средняя. Фаза 3» - «ноль» - сине-белый провод в составе 3x2.5мм² кабеля
• «PP69» - «Розетка на фартуке. Средняя. Фаза 3» - «земля» - желто-зеленый провод в составе 3x2.5мм² кабеля

Розетки пылесоса и слева внизу у входа

• «PP12» - «Розетка для вертикального пылесоса. Фаза 1» - «фаза» - .. провод в составе 3x2.5мм² кабеля - автомат Averes C16. Момент затяжки винтов, не более 3.0Нм
• «PP15» - «Розетка для вертикального пылесоса. Фаза 1» - «ноль» - .. провод в составе 3x2.5мм² кабеля -
• «PP18» - «Розетка для вертикального пылесоса. Фаза 1» - «земля» - .. провод в составе 3x2.5мм² кабеля -

• «PP57» - «Розетка слева внизу у входа в Постирочную. Ближе к стене. Фаза 2» - «фаза» - белый провод в составе 3x2.5мм² кабеля - автомат Averes C16. Момент затяжки винтов, не более 3.0Нм
• «PP59» - «Розетка слева внизу у входа в Постирочную. Ближе к стене. Фаза 2» - «ноль» - сине-белый провод в составе 3x2.5мм² кабеля -
• «PP56» - «Розетка слева внизу у входа в Постирочную. Ближе к стене. Фаза 2» - «земля» - желто-зеленый провод в составе 3x2.5мм² кабеля -

• «PP10» - «Розетка слева внизу у входа в Постирочную. Ближе ко входу. Фаза 3» - «фаза» - белый провод в составе 3x2.5мм² кабеля - автомат Averes C16. Момент затяжки винтов, не более 3.0Нм
• «PP17» - «Розетка Розетка слева внизу у входа в Постирочную. Ближе ко входу. Фаза 3» - «ноль» - сине-белый провод в составе 3x2.5мм² кабеля
• «PP19» - «Розетка Розетка слева внизу у входа в Постирочную. Ближе ко входу. Фаза 3» - «земля» - желто-зеленый провод в составе 3x2.5мм² кабеля

Вытяжка, Blum, паровой шкаф и микроволновка

• «PP60» - «Розетка для вытяжки» - «фаза от Дифа» - белый провод в составе 3x2.5мм² кабеля - дифавтомат EKF C10. Момент затяжки винтов, не более 3.0Нм
• «PP61» - «Розетка для вытяжки» - «ноль от Дифа» - сине-белый провод в составе 3x2.5мм² кабеля - дифавтомат EKF C10.
• «PP62» - «Розетка для вытяжки» - «земля» - желто-зеленый провод в составе 3x2.5мм² кабеля
• «PP36» - «Розетка для вытяжки» - «ноль к Дифу от нулевой шины» - дифавтомат EKF C10.

• «PP20» - «Розетка для подъемного механизма кухни» - «фаза» - .. провод в составе 3x2.5мм² кабеля - дифавтомат Averes C6. Момент затяжки винтов, не более 3.0Нм
• «PP25» - «Розетка для подъемного механизма кухни» - «ноль» - .. провод в составе 3x2.5мм² кабеля -
• «PP29» - «Розетка для подъемного механизма кухни» - «земля» - .. провод в составе 3x2.5мм² кабеля -

• «PP35» - «Розетка для парового шкафа» - «фаза от Дифа» - .. провод в составе 3x2.5мм² кабеля - дифавтомат Averes C6. Момент затяжки винтов, не более 3.0Нм
• «PP39» - «Розетка для парового шкафа» - «ноль от Дифа» - .. провод в составе 3x2.5мм² кабеля
• «PP38» - «Розетка для парового шкафа» - «земля» - желто-зеленый провод в составе 3x2.5мм² кабеля
• «PP48» - «Розетка для парового шкафа» - «ноль от шины к Дифу» - сине-белый провод

• «PP30» - «Микроволновка. Фаза 3» - «фаза от Дифа» - белый провод в составе 3x2.5мм² кабеля - дифавтомат Averes C16. Момент затяжки винтов, не более 3.0Нм
• «PP31» - «Микроволновка. Фаза 3» - «ноль от Дифа» - сине-белый провод в составе 3x2.5мм² кабеля - дифавтомат Averes C16.
• «PP32» - «Микроволновка. Фаза 3» - «земля» - желто-зеленый провод в составе 3x2.5мм² кабеля -
• «PP34» - «Микроволновка. Фаза 3» - «ноль от шины к Дифу» - сине-белый провод

Кофемашина. Тостер. Чайник

• «PP82» - «Кофемашина. Фаза 1» - «фаза» - белый провод в составе 3x2.5мм² кабеля - автомат Averes C16. Момент затяжки винтов, не более 3.0Нм
• «PP86» - «Кофемашина. Фаза 1» - «ноль» - сине-белый провод в составе 3x2.5мм² кабеля
• «PP89» - «Кофемашина. Фаза 1» - «земля» - .. провод в составе 3x2.5мм² кабеля

• «PP87» - «Тостер. Фаза 2» - «фаза» - белый провод в составе 3x2.5мм² кабеля - автомат Averes C16. Момент затяжки винтов, не более 3.0Нм
• «PP37» - «Тостер. Фаза 2» - «ноль» - сине-белый провод в составе 3x2.5мм² кабеля
• «PP83» - «Тостер. Фаза 2» - «земля» - желто-зеленый провод в составе 3x2.5мм² кабеля

• «PP21» - «Чайник. Фаза 3» - «фаза» - белый провод в составе 3x2.5мм² кабеля - автомат Averes C16. Момент затяжки винтов, не более 3.0Нм
• «PP23» - «Чайник. Фаза 3» - «ноль» - сине-белый провод в составе 3x2.5мм² кабеля
• «PP26» - «Чайник. Фаза 3» - «земля» - желто-зеленый провод в составе 3x2.5мм² кабеля
