Щит «Спальня» №2

Первый ряд

Фаза №2

• «Y5» - одна из трех розеток у Стеши на общей стене с кухней. Выключатель автоматический AV-10 1P 16A (C) 10kA AVERES mcb10-1-16C-av EKF. Момент затяжки винтов, не более 3.0Нм. Здесь Фаза №2 запитана от провода, питающего трехфазное УЗО.
• «Y2» - одна из трех розеток на кухне слева от окна

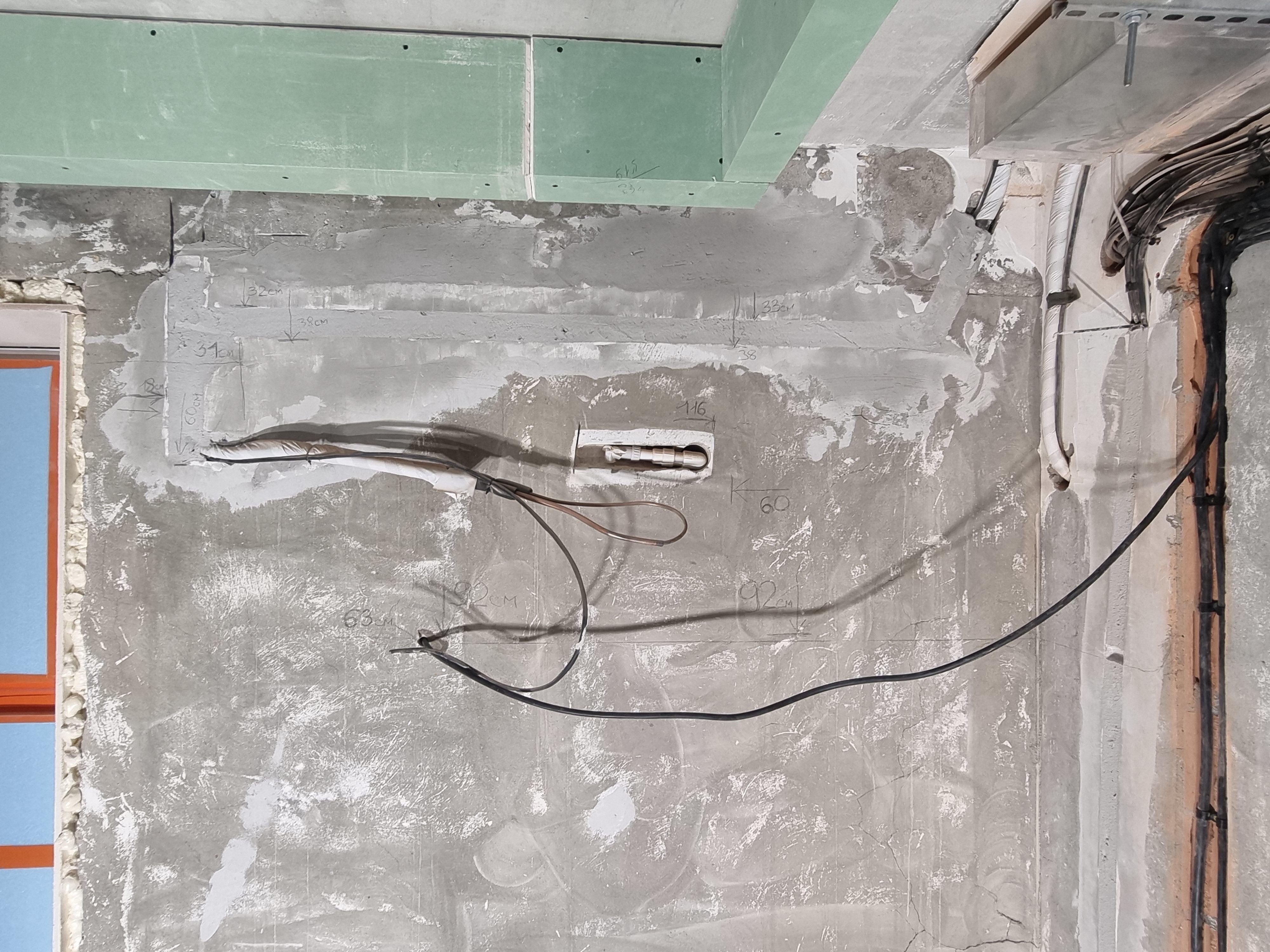

• «Y12» - вторая розетка под кондинционером
• «Y8» - одна из трех розеток у Стеши около стола
• «54» - одна из пяти розеток у стола Спальни (четвертая). Ввод 3x2.5мм² сверху Щита.
• «52» - одна из пяти розеток у стола Спальни (вторая). Ввод 3x2.5мм² снизу Щита.
• «71» - одна из двух слева от кровати Спальни

Фаза №3

• «Y9» - одна из трех розеток у Стеши около стола. Здесь Фаза №3 запитана от провода, питающего трехфазное УЗО.
• «Y6» - одна из трех розеток у Стеши на общей стене с кухней
• «Y3» - одна из трех розеток на кухне слева от окна
• «53» - одна из пяти розеток у стола Спальни (третья). Ввод 3x2.5мм² снизу Щита.
• «50» - одна из пяти розеток у стола Спальни (пятая). Ввод 3x2.5мм² сверху Щита.

Второй ряд

• УЗО DV 4P 25А/ 30мА (AC) AVERES rccb-4-25-30-ac-av. Момент затяжки: 3.0Нм. Выводит три фазы на балкон через провод 5x4мм². Земля - крайний нижний левый контакт.
• [«59»] Этот УЗО запитан от Щита «Спальня» через короткий провод 5x4мм² между щитами. Земля - крайний нижний правый контакт. Фазы соединены на втором ряду Щита «Спальня». Ноль между щитами соединен отдельным проводом «Y74»!

• далее на этом ряду все автоматы подключены к фазе 1

Фаза №1

• «Y11» - первая розетка под кондинционером
• «Y25» - розетка слева от кровати у Стеши
• «51» - одна из пяти розеток у стола Спальни. Ввод 3x2.5мм² снизу Щита.
• «Y7» - одна из трех розеток у Стеши около стола
• «Y4» - одна из трех розеток у Стеши на общей стене с кухней
• «Y10» - розетка вверху справа от окна у Стеши
• «Y1» - одна из трех розеток на кухне слева от окна
