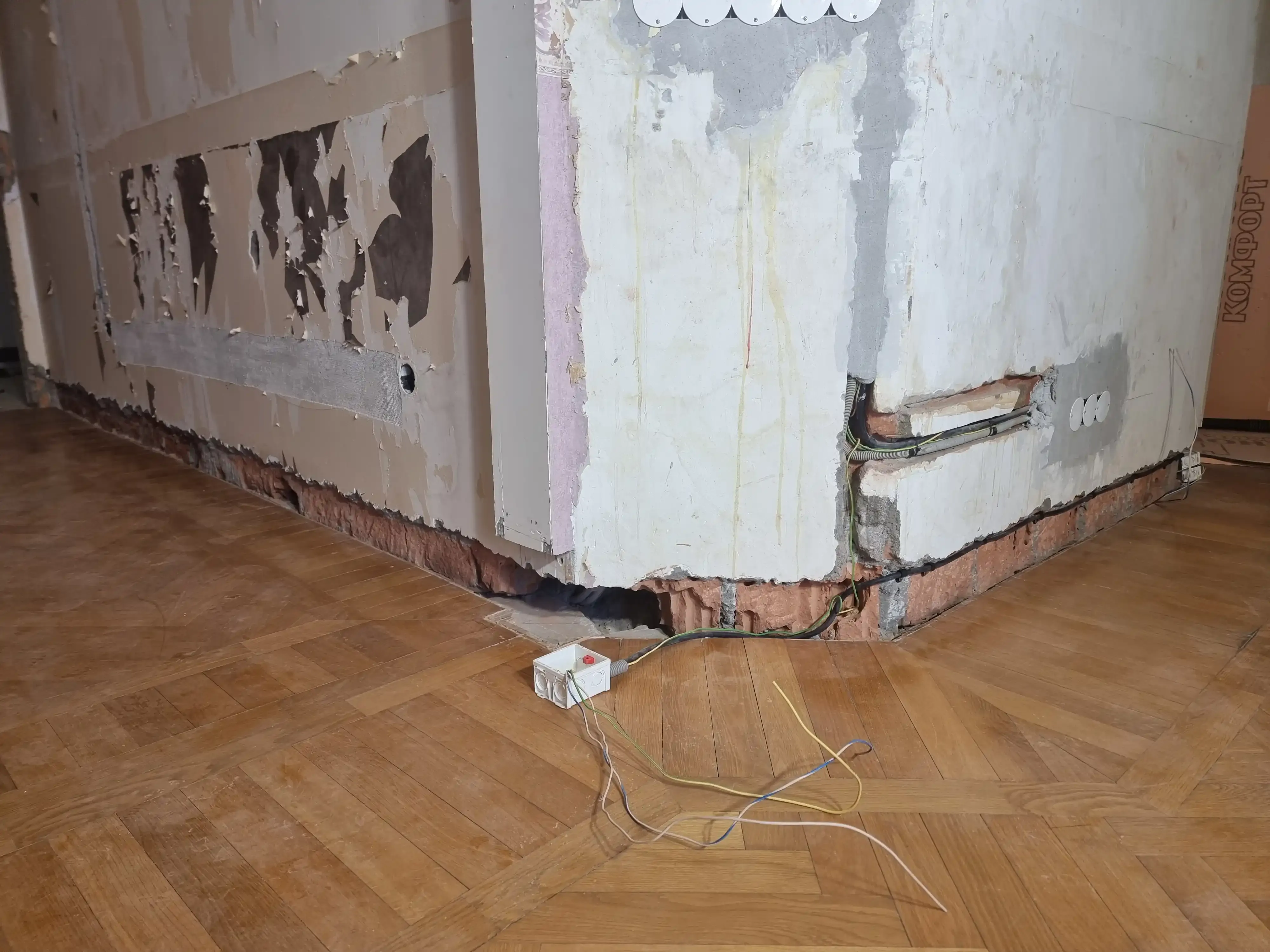

Теневой плинтус
Организация теневого плинтуса. Трассы в гофре через большой санузел, прихожую и постирочную
Текущий pipeline - теневой плинтус:
- установить и подключить tenevoy.ru на колонну
- привернуть консоль 300 мм
- "зачистить" угол и установить Щит Спальня 2 и Верхнюю Распаечную Коробку
- установить Pro Design 7210 вдоль Кладовки и Постирочной
- частичный проем + трасса вдоль выключателя Кладовки + демонтаж стяжки Кладовки
- установить Pro Design 7210 вдоль м/с
- установить Pro Design 7210 вдоль б/су
- установить Pro Design 7210 - 210см от Спальни вдоль большого
Текущий pipeline - теневой плинтус:
- уровень натяжного потолка у колонны
- крепеж креплений натяжного потолка
- крепеж накладных розеток
- витая пара
- полка под роутер
- привернуть консоль 300 мм
Теневой плинтус
- Теневой плинтус скрытого монтажа Pro Design 7210 закрывающий щель в зонах существующего паркета
- Рассеиватель. LED лента не больше 10 мм.
- Профиль tenevoy.ru
Параметры светодиодной ленты: 1
- Surface Mounted Device - SMD 2835 — более эффективные, чем 3528, с лучшим теплоотводом.
- Плотность LED >= 120 шт/м
- Световой поток >= 1500 Лм
- Температура свечения - 4000К
Зона холла
- Одноклавишный выключатель у входа и вторая клавиша первого двухклавишного выключателя Центральной группы.
- Реле «Прихожая-Теневой плинтус. Кухня - Люстра»
- Реле «Прихожая2»
Читать далее на https://timofey.pro/docs/specs/tok-zv/svet#прихожая-теневой-плинтус
- Теневой плинтус 100см от входной двери до монтажной коробки с прозрачной крышкой в углу подключается либо к другим теневым плинтусам холла (обычный LED 24V), либо к подсветке зеракла хола, котрая может быть как обычный LED 24V, так и адресная лента 5V. Трансформатор с 220В на 24V/5V размещается на верху на Консоле 500мм. В варианте адресной ленты в коробке размещается два ESP32, запитанной от 5V трансформатора для управления адресной лентой + шесть проводов от ESP32: три на адресную ленту теневого плинтуса и три на адресную ленту подсветки зеркала. Подключение LED ленты последовательно отдельным проводом через каждые полметра.
Читать далее на https://timofey.pro/docs/specs/tok-zv/blok-pitan#консоль-500мм-прихожая
В итоге на 100 см при 144 светодиода на метр нужно не менее 43,2 Ватт + 20% => 51.84 Вт.
- 59см + 50см + 54см вдоль Кладовки и Постирочной. Три 2x1.5мм² провода от блока питания на 24V (соединение трех 2x1.5мм² проводов и провода от блока питания делаем в Верхней Распаечной Коробке) вдоль трассы выключателя Кладовки через распаечную коробку внизу у угла Кладовки подключаются к трем лентам.
- 85см вдоль маленького санузла. 2x1.5мм² провод от блока питания на 24V (соединение через Верхнюю Распаечную Коробку) вдоль трассы выключателя Маленького санузла
- «0 в коробке» 360см вдоль стены большого санузла (от двери маленького санузла до монтажной коробки на углу). 2x1.5мм² провод от блока питания на 24V (соединение через Верхнюю Распаечную Коробку) - трасса идет по середине стены крепления сушилки Большого санузла
- Светодиодная лента SMD 2835 24В 10 мм. Плотность LED - 120 шт/м. Температура свечения - 4000К. Световой поток - 1400Лм.
- Расчет мощности блока питания => 14.4Вт/м ?? × (59 + 50 + 54 + 85 + 360) × 20% = 14.4 × 5.91м × 20% = 99.5 × 20% = 105.0624 Вт, те нужно 120Вт.
В итоге на зону хола нужно 120Вт
Зона кухни
- Вторая клавиша пятого двухклавишного выключателя Центральной группы и двухклавишный выключатель справа перед входом в Спальню
- Реле «Колонна. Верний и нижний (теневой) свет» для управления от выключателя Центральной группы
- Реле «Колонна2» для управления от выключателя рядом с входом в Спальню
- «A_0001 фаза» / «A_0002 ноль» в Щите «Спальня» и угловой прозрачной коробек Холла
- 244см от Спальни до двери Стеша. 2x1.5мм² вдоль трассы на выключатель от Щита «Спальня» («A_01» / «A_02», НШВИ2)
- 374см от двери Стеша до окна. 2x1.5мм² вдоль трассы Умных штор от Щита «Спальня» («A_01» / «A_02», НШВИ2)
- «7 в коробке» 217см вдоль стены большого санузла напротив Стеши. 2x1.5мм² провод от блока питания на 24V (соединение через Верхнюю Распаечную Коробку) - трасса идет по середине стены крепления сушилки Большого санузла
- Светодиодная лента SMD 2835 24В 10 мм. Плотность LED - 120 шт/м. Температура свечения - 4000К. Световой поток - 1400Лм.
- Расчет мощности блока питания => 14.4Вт/м × (244 + 374 + 210) × 20% = 14.4 × 828 × 20% = 119.2 × 20% = 143Вт, те нужно 150Вт.
- 43см × 2 + 45см × 2 = 176см средний свет на Колонне. 2x2.5мм² через потолок большого санузла от блока питания на 24V через Верхнюю Распаечную Коробку. Дополнительная мощность для блока питания => 14.4Вт/м × 1.76 × 20% = 30,4Вт
В итоге на зону кухни нужно 143 + 31 = 175Вт
Средний (теневой) свет на Колонне
- Запитан на Консоле 500 от Блока питания для «Колонна. Нижний (теневой) свет.» «0549»/«0281»
Трассы в гофре
Распределение кабелей в гофре перед вводом в кладовку [счет от стены]
- 16мм - 2x2.5мм² - Люстра на кухне
- 16мм - 2x2.5мм² - Трек на кухне
- 16мм - 2x2.5мм² - Витрина на кухне
- 20мм - 3x2.5мм² - Подсветка острова
- 20мм - 3x2.5мм² - Стиральная машина
- 20мм - 3x2.5мм² - Питание света в Стешеной комнате
- кабель 5x2.5мм² без гофры - Освещение / сушилка Постирочной + подсветка шкафа в Постирочной
- 16мм - 2x2.5мм² - Выключатель в Постирочной
- 16мм - 2x2.5мм² - Свет в Кладовке
Распределение кабелей в гофре перед вводом в трассу перед большим санузлом [счет от стены]
- 20мм - 3x2.5мм² - Свет / Шторы Кабинета
- 20мм - 3x2.5мм² - Свет / Шторы Спальни
==> «496»+«494»+«499» - 20мм - 3x2.5мм² - Управление реле «Стеша» от внутреннего выключателя в комнате Стеши через Щит «Спальня»
==> «850»+«851»+«853» - 20мм - 3x2.5мм² - Свет / Жалюзи Балкона
- 16мм - 2x2.5мм² - от Блока питания [500мм, Прихожая] Колонна верхний (трек) свет. Вывод на потолок колонны
- 16мм - 2x2.5мм² - от Блока питания [500мм, Прихожая] Колонна средний (теневой) свет. Вывод на середину колонны.
- 16мм - 2x2.5мм² - от Блока питания [500мм, Прихожая] Колонна нижний (теневой) свет на клеммы в Щите «Спальня». Далее от клемм паралельно линии на выключатель в комнате «Стеша»
==>«A_01» / «A_02»
Отдельная трасса по потолку Холла вдоль Большого санузла к Треку "Кухня - Колонна"
- 16мм - 2x2.5мм² - гофра - от Блока питания [500мм, Прихожая] к Треку "Кухня - Колонна"
Ввод кабелей в отдельное круглое отверстие в большой санузел справа от основной трассы
- 5x2.5мм² - Электрическая сушилка и теплый пол Большого санузла
Распределение кабелей в гофре в Постирочной [снизу вверх]
- 20мм - 3x2.5мм² - Паровой шкаф
- 20мм - 3x2.5мм² - Подъемники Blum
- 16мм - 2x2.5мм² - Витрина
- 20мм - 3x2.5мм² - Микроволновка
- 16мм - 2x2.5мм² - Трек на кухне
- 16мм - 2x2.5мм² - Люстра над Островом
- 20мм - 3x2.5мм² - Фаза 3 - Чайник
- 20мм - 3x2.5мм² - Фаза 2 - Тостер
- 20мм - 3x2.5мм² - Фаза 1 - Кофемашина
