Общая часть

Полезное

• Электрический ток – это упорядоченное движение электрических зарядов, которые называются носителями тока (например -электроны, ионы, макроскопические заряженные частицы – капельки, пылинки и т.д.). За направление электрического тока принимается направление движения положительно заряженных носителей.
• Высота розеток - 30см от линии чистого пола до середины розеток
• Высота выключателей - 100см от линии чистого пола до середины выключателей
• Высота розеток на фартуке кухни - 110см от линии чистого пола до середины розеток

• Номинальная отключающая способность: 4.5кА vs 6.0кА. ГОСТ 32396-2021 «Устройства вводно-распределительные для жилых и общественных зданий. Общие технические условия» пункт 6.5.9 Отключающая способность защитных аппаратов по 6.5.7 должна быть (если иное не оговорено потребителем) не ниже 3кА на номинальные токи до 25А, 6кА - на номинальные токи до 63А и 10кА - на номинальные токи до 125А.
• Автомат «3P+N» отличается от «4P» только тем что у автомата «3P+N» в секции разрывающей цепь N отсутствует электромагнитный и тепловой расцепитель.
• ПУНП – Провод Универсальный Плоский – запрещен для применения в РФ ещё в 2007 году как опасная для применения продукция! В 1990 году Главгосэнергонадзор совместно с НПО «Электромонтаж» подготовили и утвердили Решение № 3-6 от 12.06.90 г. «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*». В начале 2007 г. ОАО «ВНИИКП» было оформлено отраслевое извещение К71.768-2007 об аннулировании ТУ 16.К13-020-93 без замены с 01.06.2007 г.

Инструменты

• Динамометрическая отвертка WERA 7400, Модель 074701, регулируемая, 1,2-3,0Нм.
• Ручной многофункциональный стриппер WS-11 (КВТ). Cнятие изоляции с круглых и плоских проводов сечением от 0,05 до 10мм².

Общие элементы

• Электрощит ЩРВ-П-45 IP41 EKF PROxima
• Электрощит ЩРН-П-24 темное дерево IP41 PROXIMA EKF
• Счетчик электрической энергии статистический «Милур 307» от 23.10.2023 №231500120431244
• Сальники (кабельный ввод) для щита. Вверху - D=20mm и 26mm, сбоку - D=13mm.
• Строительно-монтажная клемма EKF PROxima СМК 222-421, на DIN-рейку, проходная, 1 полюс, 0,08-4мм²

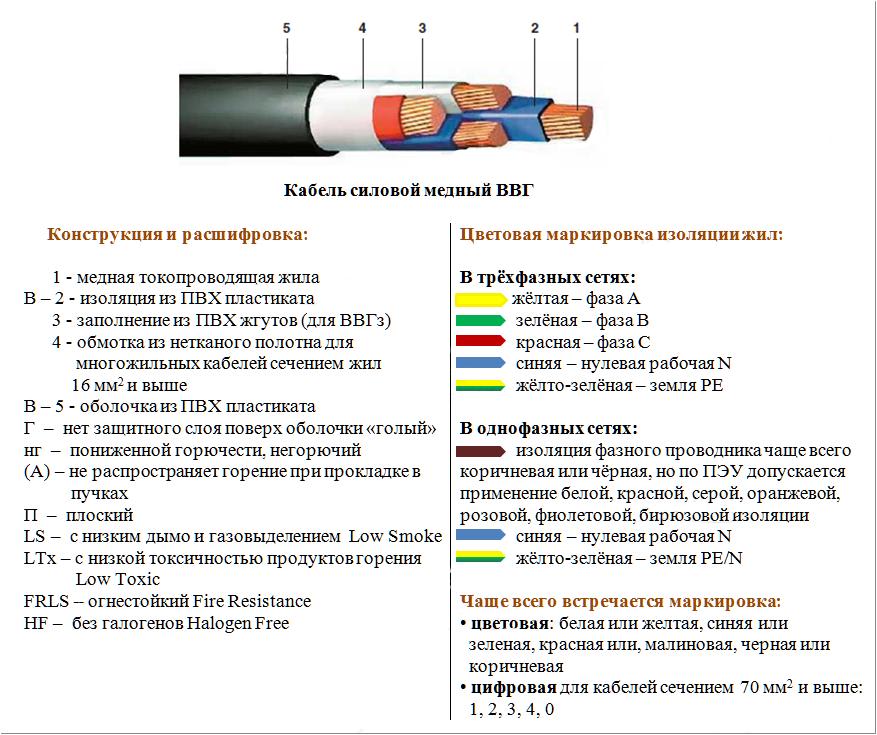

• Ввод в квартиру и между щитами - кабель силовой ВВГнг(А)-LS 5x6мм² «Конкорд»
• Ввод разделяется на два автомата: «Неотключаемая часть» и «Общая часть на свет и розетки».
• Контактор «MC1E50M7 3-пол 50A НО+НЗ 220В АС Systeme Electric».
• Верхний контактор - «свет» [Ближний выключатель].
• Нижний контактор - «розетки».
• Силовая часть контакторов запитана от «Общей части на свет и розетки». Управление контакторами запитано от «Неотключаемой части». Контакты отворачиваются шестигранником!

Контактор помещен в распределительную коробку со стеклом Hegel 150x110x138 мм 8 вводов IP65 цвет серый. Верхний контактор привернут только на один шуруп внутри распаечной коробки. Изначально привернул на пять шурупов, но при затяжке треснул корпус контактора и хотя продолжал работать, но начал греться и сильно шуметь. 07 сентября 2024 была произведена замена на новый.

• «10» - Питание от нижнего контактора [«розетки»] - красный провод 6мм²
• «14» - Питание от нижнего контактора [«розетки»] - черный провод 6мм²
• «23» - Питание от нижнего контактора [«розетки»] - белый провод 6мм²
• Разводка внутри щитов - провод ПуВнг(А)-LS 1x6мм² (одножильный) и провод ПуГВнг(А)-LS 1x6мм² (многожильный) пяти цветов: белый, красный, черный, синий и зелено-желтый. Ранее выпускались аналоги ПВ-1 и ПВ-3 по ГОСТ 6323-79, который с 01.01.2011 прекратил свое действие. На смену ему пришел ГОСТ Р 53768-2010 «Провода и кабели для электрических установок на номинальное напряжение до 450/750В включительно». Тот, что ранее назывался ПВ-1 (однопроволочный), теперь имеет обозначение ПуВ, а тот, что был ПВ-3 (многопроволочный для лучшей гибкости), превратился в ПуГВ.
• Разводка на розетки - ВВГнг(А)-LS 3х2.5мм²

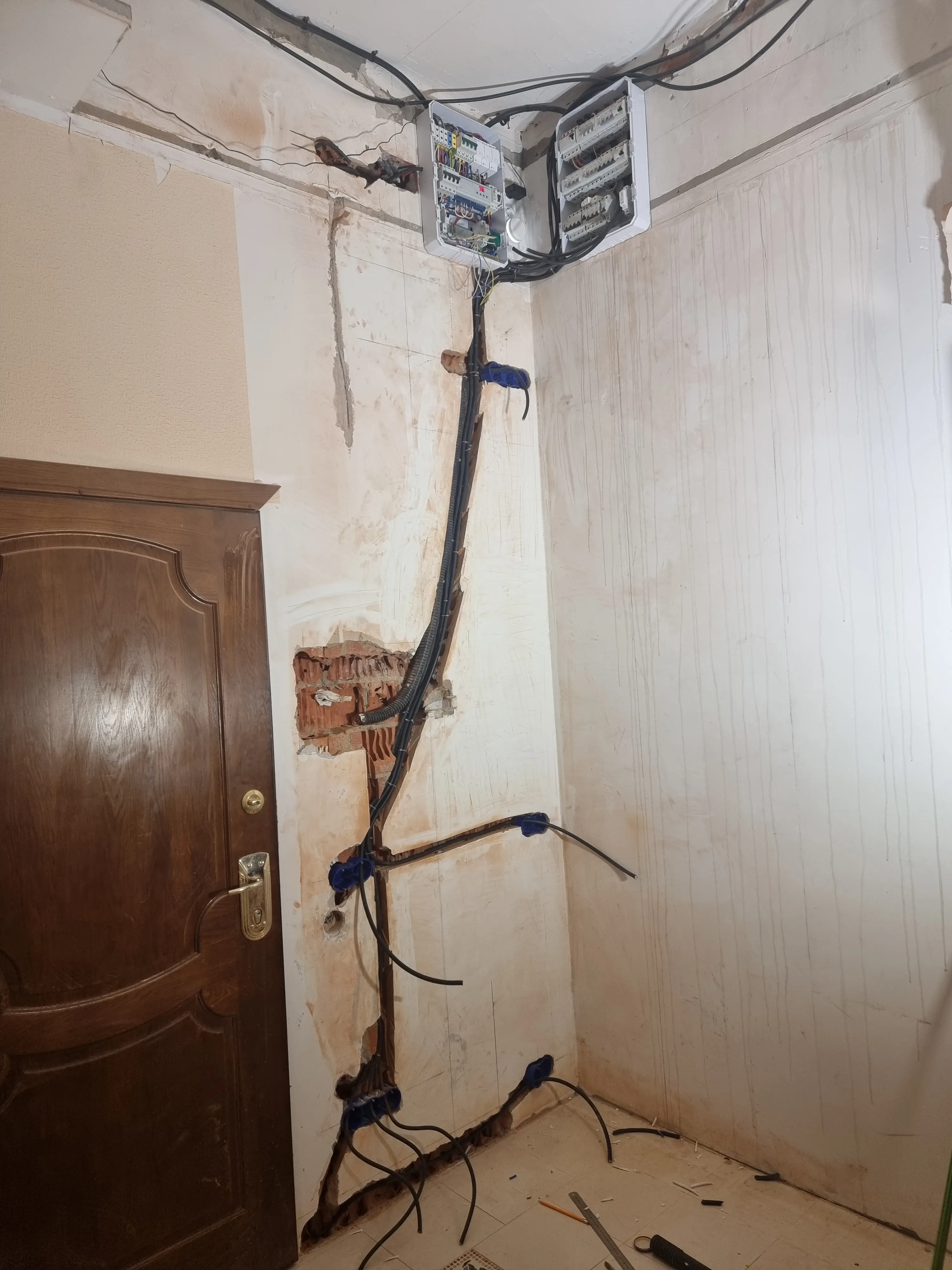

• Статус - 11 февраля 2024
• Статус - 08 марта 2024
• Статус - 22 марта 2025
